捕获模型
捕获的模型
Captured Models （捕获的模型） 部分显示了所有具有 在当前打开的项目中捕获。
您可以右键单击任何捕获的模型以查看以下选项： 扩展/收缩其子项。
将鼠标悬停在任何 Captured Model 上可查看模型所在位置的完整路径。右键单击并选择 Show In Explorer 以在该位置启动 Windows 资源管理器。
捕获新模型
要捕获新模型，只需：
在 SOLIDWORKS 中打开零件或装配体
单击显示在顶部的 Action Link 并询问 U 捕获激活模型
删除现有模型
要删除现有模型：
从 DriveWorks Capture Assistant 中选择 Captured Assembly Structure
右键单击要取消捕获的组件
选择 Uncapture Children

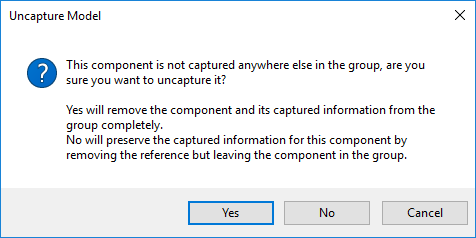

将显示以下警告消息：
从消息中选择以下选项：
Cancel - 取消捕获
Yes — 取消捕获组件并从组中删除所有捕获的信息
否 - 取消捕获组件，但保留组中所有捕获的信息保留所有捕获的信息允许重新捕获模型并恢复所有捕获的信息。例如，这允许从装配体中删除子装配体，并在现有装配体结构外部重新捕获。
右键单击 （上下文） 菜单
右键单击 Captured Models 窗格中的任何捕获的模型将显示一个上下文菜单。
可用选项包括：
展开 - 将展开以显示所选捕获模型的子项
全部展开 - 将展开以显示所有捕获模型的子项
Collapse - 将折叠以隐藏所选捕获模型的子项
Collapse All - 将折叠以隐藏所有捕获模型的子项
Show In Explorer - 将在模型的存储位置启动 Windows 资源管理器
从模型中捕获参数
捕获模型后，它可以捕获参数，这些参数将由制定的规则驱动。
有关捕获各种参数的更多信息，请访问以下链接：
对于零件：
对于装配体：
一旦为模型 （零件或装配体） 捕获了绘图，就可以捕获更多参数来驱动绘图。
有关捕获各种绘图参数的更多信息，请访问以下链接：
对于图纸：
