Dangling Dimensions

介绍

本文档重点介绍用于隐藏的 SOLIDWORKS 设置 在特征或零部件具有 已从生成的模型中删除。

信息

如果由 DriveWorks 驱动的工程图导致悬空 尺寸添加到不再存在的特征或零部件中 SOLIDWORKS 中的设置，可自动隐藏任何尺寸 悬空。

这是一个文档设置，需要在每个 受影响的绘图。

为此，请按照以下步骤作：

1. 在 SOLIDWORKS 中打开主工程图。这可以是 从 SOLIDWORKS 任务窗格中的 DriveWorks 完成，方法是打开 将绘图捕获到的组，然后选择 Captured Models 按钮。接下来，双击树中的绘图 视图以在 SOLIDWORKS 中打开。

2. 从 SOLIDWORKS 菜单中选择工具>选项。

3. 选择 Document Properties 选项卡。

4. 从左侧的类别中选择 Detailing （详图设计）。

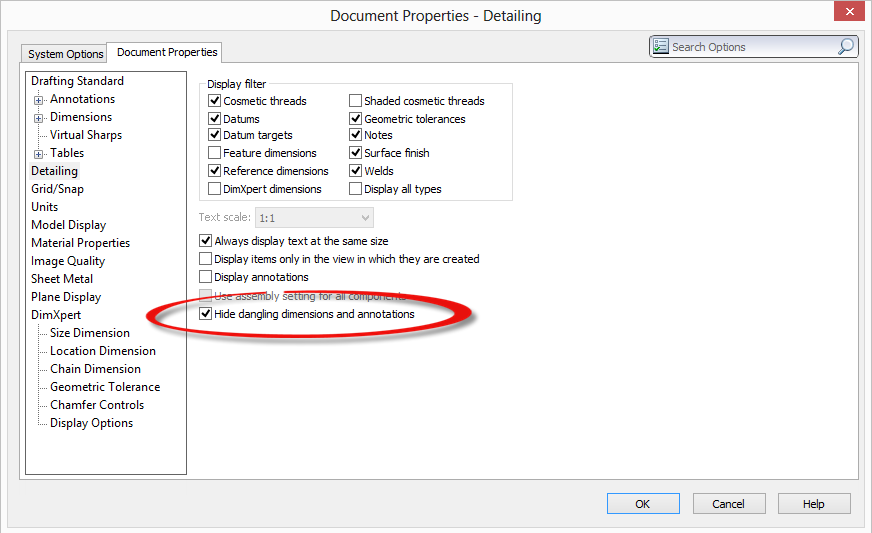

5. 找到 Hide dangling dimensions and annotations 选项，然后 选中它旁边的框。
