文件格式可以应用规则来确定文件名和相对路径。

将 File Name 规则等同于 “ｄｅｌｅｔｅ” 不会生成其他格式。

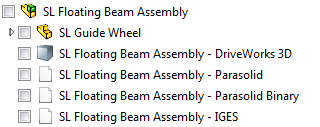

捕获的文件格式在模型规则组件树中列为从中捕获它们的装配体、零件或绘图的子项。

显示文件格式参数

要显示要应用规则的文件格式的参数，请在 DriveWorks Administrator 中打开项目，然后：

1、从 Task Explorer 中选择 Stage 4： Output Rules> Model Rules。

2、从 Component List 展开 Component 或 Drawing 已为其捕获文件格式。

3、检查所需的 File Format。任何可以应用规则的参数都将显示在参数列表中。

所有捕获的文件格式都可以应用规则：

• 文件名

• 相对路径

其他参数可用于以下文件类型：

JPEG 格式

• 质量百分比 - 需要介于 0 和 100 之间的数值。

• 视图名称 - 在 SOLIDWORKS 模型中生成的自定义视图的名称。

PDF格式

• 导出为 3D - 需要布尔值（True 或 False）。

• In Color - 需要布尔值（True 或 False）。

• 嵌入字体 - 需要布尔值（True 或 False）。

• 高质量 - 需要布尔值（True 或 False）。

• 打印页眉和页脚 - 需要布尔值（True 或 False）。

• 使用当前打印行宽 - 需要布尔值（True 或 False）。

eDrawing（零件、装配体和绘图）

• 启用测量支持 - 需要布尔值（True 或 False）。

• 启用 STL 导出 - 需要布尔值（True 或 False）。

• Save Shaded Data （保存着色数据） - 需要布尔值 （True 或 False）。

• 保存 Bill of Materials 特征 - 需要布尔值 （True 或 False）。

• 在每个配置中保存每个运动算例 - 需要一个布尔值（True 或 False）。

• 如果过期，则重新计算运动算例 - 需要一个布尔值（True 或 False）。

DXF 系列

• 缩放输出 1：1 - 需要布尔值（True 或 False）。

• 将样条曲线导出为样条曲线 - 需要布尔值（True 或 False）。

• 启用端点合并 - 需要布尔值（True 或 False）。

• HQ End Point 合并 - 需要布尔值（True 或 False）。

• 将所有图纸导出到一个文件 - 需要布尔值（True 或 False）。

导出上述文件格式时，如果留空，其他参数将默认为 TRUE。
