实例规则
实例规则
实例规则用于确定 抑制状态、ｄｅｌｅｔｅ、ｒｅｐｌａｃｅ 实例或 更改实例的配置。实例可以具有其 使用以下 state changed 和 configuration switched 语法
“ [状态作] |[配置名称]"
哪里
状态作是对 的状态执行的作 实例（ｄｅｌｅｔｅ、Suppress、ｒｅｐｌａｃｅ 和 ReplaceFile。
Configuration Name 是要切换到的配置的名称。
实例顺序
SOLIDWORKS 特征管理器中的实例顺序不一定遵循 DriveWorks 识别的顺序。
DriveWorks 要求实例编号取自 SOLIDWORKS Feature Manager 中列出的顺序。例如：
| SOLIDWORKS Feature Manager 显示 | DriveWorks 实例顺序 |
| 第 5 部分<> | 第 1 部分 |
| 第 1 部分<> | 第 2 部分 |
| 第 4 部分<> | 第 3 部分 |
| 第 3 部分<> | 第 4 部分 |
如果您不确定实例顺序，DriveWorks 捕获助手将通过 Captured Parameter Highlighting 指示顺序。

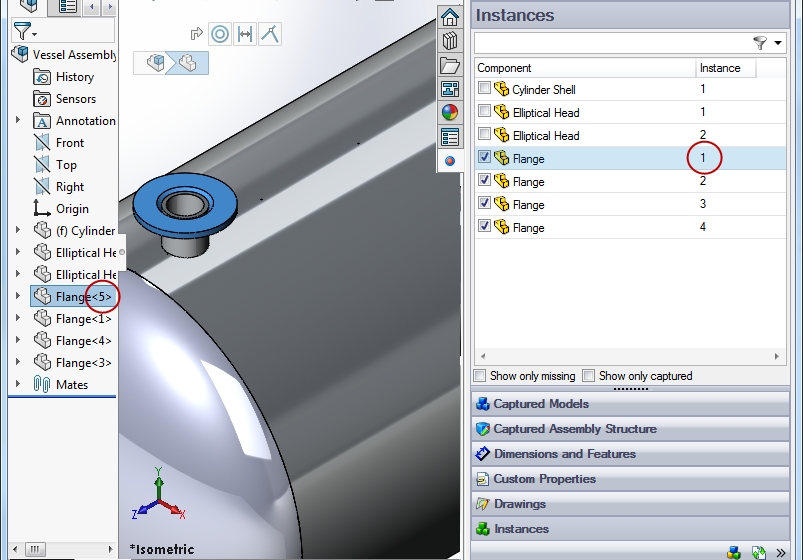

在下图中，SOLIDWORKS 特征管理器中的法兰 <5> 是 DriveWorks 的实例 1。
捕获的参数高亮显示指示 DriveWorks 捕获助手、模型和 SOLIDWORKS 特征管理器中的实例参数。
将实例替换为文件。
当实例要替换为文件时，可以使用两个选项：
<替换> - 将实例替换为已在 DriveWorks 中捕获的文件（静态或动态）。（文件名遵循 <ｒｅｐｌａｃｅ> 字符串）。有关更多信息，请参阅如何：用静态或从动替换模型替换元件。
<ReplaceFile> - 将实例替换为未在 DriveWorks 中捕获的文件。（即 DriveWorks 完全不知道的任何模型）
| 统治 | 意义 |
| 真 | Unsuppress 实例，您也可以使用 “Unsuppress” （在 引号）或 “U” （在引号中）。 |
| 假 | Suppresses 实例，您也可以使用 “Suppress” （在 引号）或 “S” （用引号括起来）。 |
| “删除” | 从其父装配体中删除实例。 |
| “红色” | 模型的配置将切换为红色。 |
| “<ｒｅｐｌａｃｅ>MyComponentSetName” | 将实例替换为名为 MyComponentSetName 的 ComponentSetName 中。有关更多信息，请参见如何：用静态或从动替换模型替换元件帮助主题。 |
| “U|红色” | 将取消抑制实例并将配置切换到 红。 |
| “<替换>MyComponentSetName|红色” | 将实例替换为名为 MyComponentSetName 并切换 替换文件设置为 Red。 |
| “<ReplaceFile>D：\Models\Part1.sldprt” | 将实例替换为位于 D：\Models\ 中的 Part1.sldprt。 |
| “<ReplaceFile>Models\Part1.sldprt” | 将实例替换为位于 Models 文件夹中的 Part1.sldprt，该文件夹是相对于规范路径的。 |
| “<ReplaceFile><Project>\Models\Part1.sldprt” | 将实例替换为位于 <Project> 位置内的 Models 文件夹中的 Part1.sldprt。 以下指令可用于引用 DriveWorks 使用的各种文件夹
|
| “U|<ReplaceFile>Models\Part1.SLDPRT” | 这将取消抑制实例并替换为给定的文件。 |
